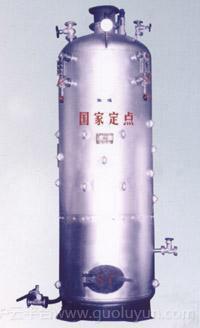

LSS型燃油（氣）蒸汽鍋爐為立式快裝內燃彎水管蒸汽鍋爐。燃料由外界氣源進入燃燒器通過自動調節、自動點火功能產生高溫火焰，由爐膽頂部進入爐膽內的密排水管內側，在爐膽下部向折180°進入爐膽與密排水管的夾層間，然后由爐膽下部煙道口折180°進入筒體與包裝層之間的肋片層，煙氣在肋片間傳熱后由上部煙道口離開鍋爐到囪排入大氣。鍋爐配置技術性能良好燃燒器，采用了燃燒自動比例調節，給水自動調節，程序啟停，全自動運行等先進技術，并具有高低水位報警和極低水位、超高汽壓、熄火等自動保護功能。該型鍋爐具有結構緊湊、安全可靠、操作簡便、安裝迅速、污染少、噪音低、效率高等特點。

【 LSS系列立式燃油/氣蒸汽鍋爐—安裝使用說明書 】
一.結構簡介：
LSS型燃油燃氣鍋爐為立式快裝內燃彎水管鍋爐。燃料由外界氣源進入燃燒器通過自動調節、自動點火功能產生高溫火焰，由爐膽頂部進入爐膽內的密排水管內側，在爐膽下部向折180°進入爐膽與密排水管的夾層間，然后由爐膽下部煙道口折180°進入筒體與包裝層之間的肋片層，煙氣在肋片間傳熱后由上部煙道口離開鍋爐到囪排入大氣。鍋爐配置技術性能良好燃燒器，采用了燃燒自動比例調節，給水自動調節，程序啟停，全自動運行等先進技術，并具有高低水位報警和極低水位、超高汽壓、熄火等自動保護功能。該型鍋爐具有結構緊湊、安全可靠、操作簡便、安裝迅速、污染少、噪音低、效率高等特點。
二、產品出廠簡況：
該鍋爐為整裝出廠。燃燒機、自動控制臺、水泵、閥門、儀表、煙風道接管等，按圖紙配套出廠或按合同規定出廠。按出廠技術文件清單提供隨機技術文件兩份。
三.控制系統說明：
該燃氣鍋爐，采用技術性能良好的全自動燃燒器作為主要燃燒設備，該燃燒器的燃燒程序由較先進的燃燒程序控制器控制，能實現鍋爐正常燃燒所必需的各種功能，能在正常狀態、事故狀態及非常情況下，自動實施保護性停爐，配以相應的水位控制器、壓力調節器，實現高低水位指示、超壓指示、調節，保證水位在正常范圍內波動，蒸汽壓力在允許壓力波動范圍內，在水位極低，超壓時實現保護性停止指示。
1.基本操作：
接通電源，按“啟動”鍵，控制器打開，蜂鳴器聲響，數碼顯示窗顯示蒸汽壓力。
按“啟動”鍵，運行指示燈亮，控制器按所選控制要求進行工作
按“停止”鍵，運行指示燈熄滅，控制器停止運行。
2.設定操作：
按“設定”鍵，設定指示燈亮，指示進入設定狀態，同時設定值指示燈亮，按“+”、“-”鍵可進行修改。
⑴現在時間：
當前時間，使用24小時制，此項設置修改時立即生效。
啟動時間：當現在時間達到啟動時間時鍋爐進入運行狀態。
停止時間當現在時間達到停止時間時鍋爐停止運行。
3.主要控制參數：
⑴.壓力控制：
①壓力調節器調整為0.71MPa.
②壓力調節器調整為0.72MPa.
⑵.水位控制：
①水位控制器SZB-IV(電極式水位報警器)
a.正常水位上+30mm時，水泵控制開關觸點斷開，水泵停止工作。
b.正常水位下-30mm時，水泵控制開關觸點接觸，水泵開始工作。
c.正常水位上＋50mm時，第一組電磁鐵高水位觸點結合輸出極高水位報警信號。
d.正常水位下-50mm時，第二組電磁鐵低水位觸點結合輸出極低水位報警信號。
⑶.點火控制：
燃燒程序控制器提供一組獨立的啟停控制觸點。可配制各種燃燒器，啟停控制繼電器回路串有一個10A的保險絲，啟停控制繼電器可接燃燒器的啟停控制端，也可直接控制燃燒器的電源。
⑷排煙溫度控制
① 熱電偶測量范圍調整為160～250℃。
4.報警信號狀況：
①正常水位上+50mm時，有黃色指示燈亮，指示高水位狀態。
②正常水位下-50mm時，有紅色指示燈亮，并有電鈴聲響指示低水位報警，并開始實施水泵啟動程序。
③正常壓力0.7MPa以上時，有紅色指示燈亮，指示超過0.71MPa壓力并實施一級(小火)火力狀態，
④壓力超過0.72MPa時，輸出電鈴聲響報警，切斷燃燒器的電源，并實施緊急停爐。
⑤當燃燒器的工作因各種故障不能正常工作時，輸出失靈報警，紅色指示燈亮，并有電鈴聲響。
⑥當排煙溫度高于250℃時，有藍色指示燈亮，伴有電鈴聲響,指示排煙溫度超過允許值，應立即采取措施，使排煙溫度降低到允許值。
